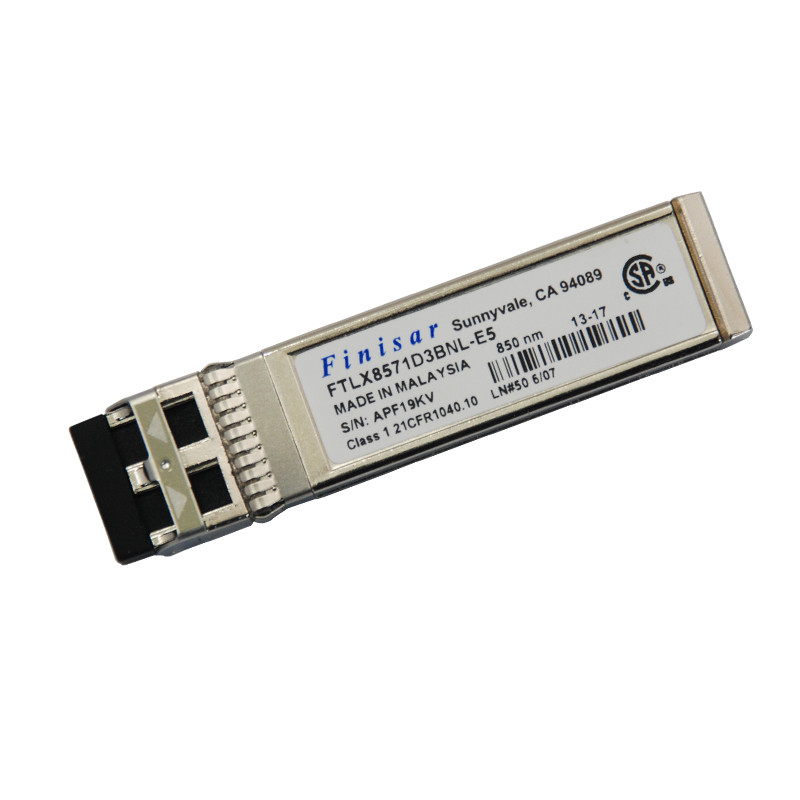

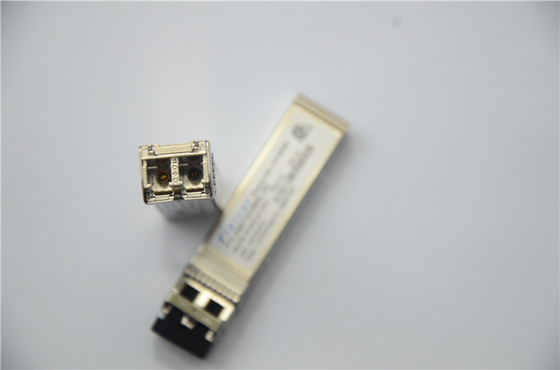

De originele FTLX8571D3BNL-Zendontvanger van SFP 850nm van de Module10g 300m Vezel





De originele FTLX8571D3BNL-Zendontvanger van SFP 850nm van de Module10g 300m Vezel



Zendontvanger van de Finisarftlx8571d3bnl de Optische Module 10G 300M Fibe r SFP 850nm

FTLX8571D3BCV optische Module Fetures:





Heet-pluggable SFP+-voetafdruk



• Steunentarief verkiesbare 1,25 Gb/s of 9,95 tot 10,3 Gb/s-bitrate



• Machtsdissipatie < 1W="">



• RoHS-6 volgzaam (loodvrij)



• Commerciële temperatuurwaaier 0°C aan 70°C



• Enige 3.3Vpower-levering • Maximumverbindingslengte van 300m op 2000 Mhz-Km MMF



• De ongekoelde laser van 850nm VCSEL



• Ontvanger die elektrointerface beperken



• Duplexlc-schakelaar • Ingebouwde digitale kenmerkende functies.





TOEPASSINGEN



• 1000base-SX 1G Ethernet



• 10GBASE-SR/SW 10G Ethernet









Vezeltype	MMF
Conector	LC
Werkende Temperatuur	0°C aan 85°C
Afstand	300m
Tarief	10G
golflengte	850 NM
Toepassing	10GBASE-SR/SW 10G Ethernet
Optische Uitstervenverhouding	5.5dB
Machtsdissipatie	< 1W="">



Eigenschap van FTLX8571D3BNL

Zendontvangers van de Finisar steunen de FTLX8571D3BNL Uitgebreide temperatuur SFP+ het periodieke communicatie protocol met 2 draden zoals



bepaald in sff-8472. Het is zeer nauw verwant aan E2 PROM in de GBIC-norm, met hetzelfde wordt bepaald elektrodie



specificaties. Standaard periodieke identiteitskaart van SFP+ verleent toegang tot identificatieinformatie die de zendontvanger beschrijft



mogelijkheden, standaardinterfaces, fabrikant, en andere informatie. Bovendien, verstrekken de zendontvangers van Finisar SFP+ a



verbeterde digitale kenmerkende controleinterface, die toegang in real time tot apparaten werkende parameters zoals verleent



de zendontvangertemperatuur, laser bias stroom, bracht optische macht, ontvangen optische macht en zendontvangerlevering over



voltage. Het bepaalt ook een verfijnd systeem van alarm en waarschuwingsvlaggen, dat eindgebruikers wanneer het bijzondere werken alarmeren



de parameters zijn buiten een fabrieks vastgestelde normale waaier. Sff-8472 bepalen een 256 bytegeheugentoewijzing in E2 PROM die is



toegankelijk over een periodieke interface met 2 draden op het adres met 8 bits 1010000X (A0h). De digitale kenmerkende controleinterface



maakt gebruik van het adres met 8 bits 1010001X (A2h), zodat blijft de oorspronkelijk bepaalde periodieke identiteitskaart-geheugentoewijzing onveranderd.



de interface is identiek aan, en is zo volledig compatibel met eerdere versies met zowel de GBIC-Specificatie als de Multibron van SFP



Overeenkomst. De volledige interface wordt beschreven in Finisar-Toepassingsnotitie AN2030: „Digitale Diagnostiek Controle



Interface voor de Optische Zendontvangers van SFP“.



Het werken en de diagnostiekinformatie worden gecontroleerd en door Digitaal gemeld



Het Controlemechanisme van de diagnostiekzendontvanger (DDTC) binnen de zendontvanger, die door een periodieke interface met 2 draden wordt betreden. Wanneer



het periodieke protocol wordt geactiveerd, wordt het periodieke kloksignaal (SCL, Mod. Def 1) geproduceerd door de gastheer. De positieve randklokken



gegevens in de SFP-zendontvanger in die segmenten E2 PROM die niet schrijven-beschermd zijn. De negatieve randklokken



gegevens van de SFP-zendontvanger.



Het periodieke gegevenssignaal (SDA, Mod. Def 2) is tweerichtings voor periodieke gegevensoverdracht. De gastheer



gebruikt SDA samen met SCL om het begin en het eind van periodieke protocolactivering te merken. Het geheugen wordt georganiseerd als a



reeks gegevenswoorden met 8 bits die individueel of opeenvolgend kunnen worden gericht. Voor meer informatie, te zien gelieve SFF-



documentatie 8472 en Finisar-Toepassingsnotitie een-2030. Gelieve te merken op dat evaluatieraad fdb-1027 met beschikbaar is



De software van Finisarmoddemo die eenvoudig toestaat om mededeling over de periodieke interface met 2 draden te gebruiken.
