Wolk en AI de toepassingen drijven vraag naar datasnelheden voorbij 100 Gb/s, verbindt het bewegen zich aan hoge snelheid en low-power 400 Gb/s onderling. De optische vezelindustrie antwoordt door twee normen van IEEE te ontwikkelen 400G Ethernet, namelijk 400GBASE-SR4.2 en 400GBASE-SR8, om de ruimte van de kort-bereiktoepassing binnen het datacentrum te steunen. Dit artikel zal uitweiden over de twee normen en hun vergelijking.
400GBASE-SR4.2, ook genoemd 400GBASE-BD4.2, is een 4 paar, 2 golflengte multimode oplossing die bereikt van 70m (OM3), 100m (OM4), en 150m (OM5) steunt. Het is niet alleen de eerste instantie van een oplossing van IEEE 802,3 die zowel veelvoudige paren vezels als veelvoudige golflengten, maar ook de eerste Ethernet-norm aanwendt om twee korte golflengten te gebruiken om multimode vezelcapaciteit van 50 Gb/s aan 100 Gb/s per vezel te verdubbelen.
400GBASE-SR4.2 werkt over hetzelfde type van aanleg van kabelnetten dat wordt gebruikt om 40GBASE-SR4, 100GBASE-SR4 en 200GBASE-SR4 te steunen. Het gebruikt tweerichtingstransmissie op elke vezel, met elke golflengte die in tegenovergestelde richtingen reizen. Als dusdanig, is elke actieve positie bij de zendontvanger zowel een zender als een ontvanger, welk middel 400GBASE-SR4.2 acht optische zenders en acht optische ontvangers in een tweerichtings optische configuratie heeft.

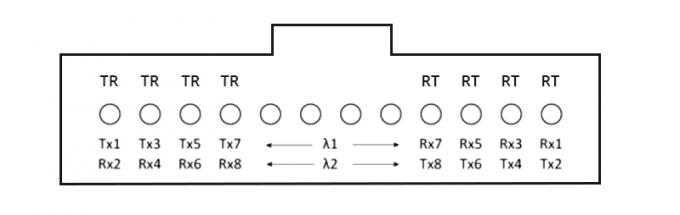

De optische steegregeling wordt als volgt getoond. De uiterst linkse vier posities geëtiketteerd RT brengen golflengte λ1 (850nm) over en ontvangen golflengte λ2 (910nm). Omgekeerd, ontvangen de meest rechtse vier posities geëtiketteerd rechts golflengte λ1 en brengen golflengte λ2 over.

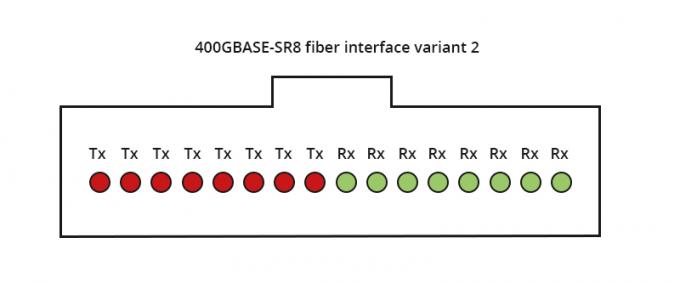

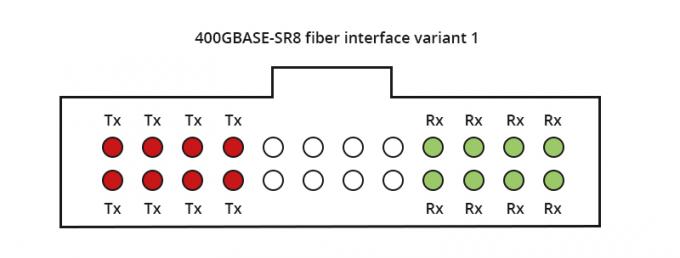

400GBASE-SR8 is een 8 paar, 1 golflengte multimode oplossing die bereikt van 70m (OM3), 100m (OM4 & OM5) steunt. Het is de eerste IEEE-vezelinterface om acht paren vezels te gebruiken. In tegenstelling tot 400GBASE-SR4.2, werkt het over één enkele golflengte (850nm) met elk paar ondersteunend 50 Gb/s-transmissie. Bovendien heeft het twee varianten van optische steegregeling. Één variant gebruikt 24 vezel MPO, die als twee rijen van 12 vezels wordt gevormd, en de andere interfacevariant gebruikt een enig-rij mpo-16.
400GBASE-SR8-aanbiedingenflexibiliteit van vezel die met 50G/100G/200G-configuraties schuifelt. Het steunt ook doorbraak bij verschillende snelheden voor diverse toepassingen zoals gegevens verwerkt, opslag, flits, GPU, en TPU. De zendontvangers van 400G-SR8 QSFP DD/OSFP kunnen als 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR worden gebruikt.
Als multimode oplossingen voor 400G Ethernet, delen 400GBASE-SR4.2 en 400GBASE-SR8 sommige eigenschappen, maar zij verschillen ook op een aantal manieren zoals die in de vorige afdeling worden besproken.
De volgende lijst toont een duidelijk beeld van hoe zij aan elkaar vergelijken.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| Alliance | IEEE 802.3cm | IEEE 802.3cm (doorbraak: 802.3cd) |
| Maximum bereik | 150m over OM5 | 100m over OM4/OM5 |
| Vezels | 8 vezels | 16 vezels (het koord van het lintflard) |
| Golflengte | 2 golflengten (850nm en 910nm) | 1 golflengte (850nm) |
| BiDitechnologie | Steun | / |
| Het formaat van de signaalmodulatie | PAM4 het signaleren | PAM4 het signaleren |
| Laser | VCSEL | VCSEL |
| Vormfactor | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8 is technisch eenvoudig maar vereist een koord van het lintflard met 16 vezels. Het wordt gewoonlijk gebouwd met 8 VCSEL-lasers en omvat geen versnellingsbak, zo blijft de totale kost van modules en vezels laag. Door contrast, is 400GBASE-SR4.2 technisch complexer zodat is de totale kost van verwante vezels of modules hoger, maar het kan een langer bereik steunen.
Bovendien biedt 400GBASE-SR8 zowel flexibiliteit als hogere dichtheid aan. Het steunt vezel schuifelend met de configuraties en fanout van 50G/100G/200G bij verschillende I/O snelheden voor diverse toepassingen. Een zendontvanger qsfp-DD van 400G-SR8 kan als 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, of 8x50GBASE-SR worden gebruikt.
Aangezien multimode vezel blijft evolueren om groeiende vraag naar snelheid en capaciteit te dienen, zowel verzekeren 400GBASE-SR4.2 als 400GBASE-SR8-de hulpverhoging 400G Ethernet en de verbindingen van de schaal omhoog multimode vezel ook de uitvoerbaarheid van optische oplossingen voor diverse veeleisende toepassingen.
De twee normen van IEEE 802.3cm verstrekken een vlotte evolutieweg voor Ethernet, de opvoerende cloud- diensten en toepassingen. De toekomstige vooruitgang richt op de capaciteit om nog hogere datasnelheden te steunen aangezien zij op het volgende niveau worden bevorderd. De datacentrumindustrie zal uit de recentste multimode vezeltechnologie zoals OM5-vezel, voordeel halen en gebruikt veelvoudige golflengten om 100 Gb/s en 400 Gb/s over vezels over kort bereik van meer than150-meters over te brengen.
Voorbij de kalender van 2021-2022, zodra een norm van 800 Gb/s Ethernet wordt gestandaardiseerd, kon het gebruiken van geavanceerdere technologie met twee-golflengte verrichting tot een 800 Gb/s, vier-paar verbinding leiden. Tegelijkertijd kon één enkele golflengte 800 Gb/s-een acht-paar verbinding steunen. In deze betekenis, bepalen 400GBASE-SR4.2 en 400GBASE-SR8 het tempo voor een veelbelovende toekomst.
