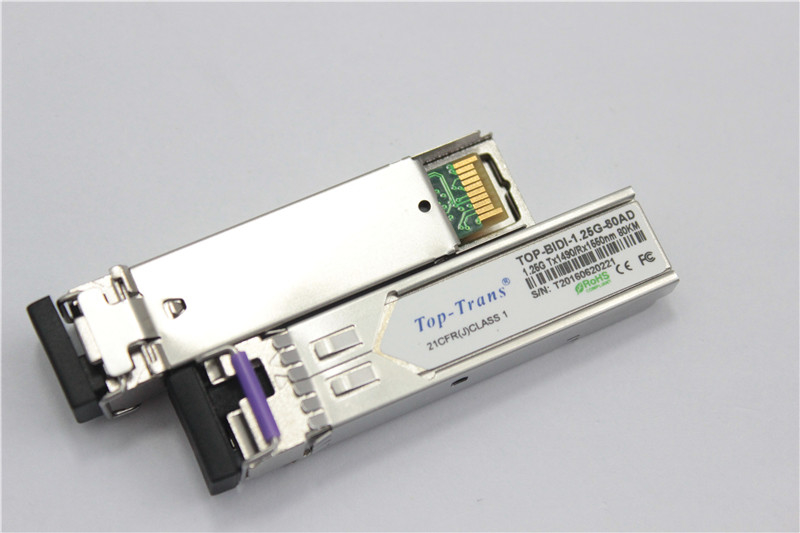

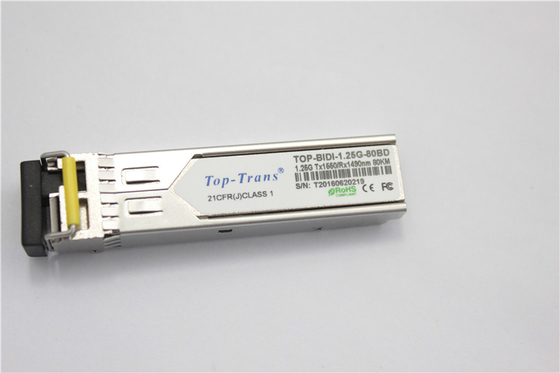

Toptransbidi 1.25G-80AD/BD SFP Optische Zendontvanger 80KM Rohs



Optische Zendontvanger 80KM van BIDI 1.25G-80AD/BD Vezelmodules Over lange afstand





Optische Module 80Km Fetures:





●Op to1.25Gb/s-gegevens - verbindingen



●DFB-laserzender



●SPELDfotodetector



●Tot 80KMon9/125μmSMF



●Heet-pluggable SFP-voetafdruk



●BIDILC/UPC type pluggable optische interface



●Lage machtsdissipatie



●Metaalbijlage, voor lagere EMI



●Volgzaam en loodvrije RoHS



●Single+3.3V voeding



●Steun Digitale Kenmerkende Controleinterface



●Volgzame withSFF-8472



●Commerciële geval werkende temperatuur: 0°C aan +70°C



Uitgebreid: - 10°Cto +80°C



Industrieel: - 40°Cto+85°C



TOEPASSINGEN



●Schakelaar om Interface te schakelen



●Snelle Ethernet



●Geschakelde Backplane Toepassingen



●Router/Serverinterface



●Andere Optische Verbindingen



NORM



●SFP+MSA volgzaam



●SFF-8472reversion9.5 volgzaam



●IEEE802.3-2005 volgzaam



●Volgzame Telcordia gr.-468-KERN













Vezeltype	SMF
Temperatuur	1310/1550nm
Voeding	3.3V
Afstand	80Km
Vorm-factor	SFP
Golflengte	1310/1550 NM
Certificaat	ROHS
Optische Uitstervenverhouding	9dB







Digitale Kenmerkende Functies



De zendontvangers van SFP 1.25G 80KM 1310&1550 steunen het periodieke communicatie protocol met 2 draden zoals die in SFPMSA wordt bepaald. Het is



zeer nauw verwant aan E2PROM in de GBIC-norm, met dezelfde elektrospecificaties wordt bepaald die.



Standaard periodieke identiteitskaart van SFP verleent toegang tot identificatieinformatie die de mogelijkheden van de zendontvanger, norm beschrijft



interfaces, fabrikant, en andere informatie.



Bovendien, verstrekken de zendontvangers van SFP 1.25G 80KM 1310&1550 een unieke verbeterde digitale kenmerkende controleinterface,



welke toegang in real time tot apparaten werkende parameters zoals zendontvangertemperatuur verleent, bracht de laser bias stroom, over



optische macht, het ontvangen optische macht en voltage van de zendontvangerlevering. Het bepaalt ook een verfijnd systeem van alarm en



waarschuwingsvlaggen, wat eindgebruikers alarmeert wanneer de bijzondere werkende parameters buiten een fabrieks vastgestelde normale waaier zijn.



SFPMSA bepaalt een 256 bytegeheugentoewijzing in E2PROM die over een periodieke interface met 2 draden bij met 8 bits toegankelijk is



address1010000X (A0h). De digitale kenmerkende controleinterface maakt gebruik van het adres met 8 bits 1010001X (A2h), zo



blijft de oorspronkelijk bepaalde periodieke identiteitskaart-geheugentoewijzing onveranderd. De interface is identiek aan, en is zo volledig achterwaarts



compatibel systeem met zowel de GBIC-Specificatie als de van bron SFP Multiovereenkomst.



Het werken en de diagnostiekinformatie worden gecontroleerd en door een Digitaal Controlemechanisme gemeld van de Diagnostiekzendontvanger (DDTC)



binnen de zendontvanger, die door een periodieke interface met 2 draden wordt betreden. Wanneer het periodieke protocol wordt geactiveerd, de serie



het kloksignaal (SCL, ModDef1) wordt geproduceerd door de gastheer. De positieve gegevens van randklokken in de SFP-zendontvanger in die



segmenten van E2PROM die niet schrijven-beschermd zijn. De negatieve gegevens van randklokken van de SFP-zendontvanger. De serie



het gegevenssignaal (SDA, ModDef2) is tweerichtings voor periodieke gegevensoverdracht. De gastheer gebruikt SDA samen met SCL om te merken



begin en eind van periodieke protocolactivering. Het geheugen is georganiseerde asaseriesof8-beetje gegevenswoorden die kunnen worden gericht



individueel of opeenvolgend.



De digitale diagnostiek voor hoogste-bidi-1.25g-80AD/BD is standaard intern gekalibreerd.
