Productdetails:
|
| Maximumkadergrootte: | 2112-byte nuttige lading | De gezamenlijke bandbreedte van Fibre Channel: | 1800 Gb/s (datasnelheid) |
|---|---|---|---|
| Scalability: | Volledig-stoffenarchitectuur met 239 schakelaarsmaximum | Klassen van de dienst: | Klasse 2, Klasse 3, Klasse F (inter-schakelaarkaders) |
| Fibre Channel-havens: | 16 QSFP-havens (64 totale havens); E_Ports, F_Ports, M_Ports, EX_Ports, D_Ports, en VE_Ports. | De types van gegevensverkeer: | Ondersteunende stoffenschakelaars unicast |
| ISL-trunking: | Op kader-gebaseerde trunking met maximaal acht 32 Gb/s-havens per ISL-boomstam; tot 256 Gb/s per de | gewicht: | 3,95 kg (8,71 pond) zonder QSFP |
| Markeren: | FC32-48 de Vergunning van de brokaatpeul,Brokaat FC32-48 voor x6-4 x6-8,De Vergunnings32gb 48 Haven van de brokaatpeul |
||

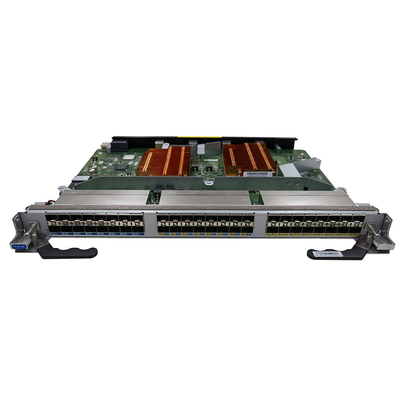

Het Blad van de brokaatfc32-48 32gb 48 Haven FC voor Directeur x6-4 of x6-8

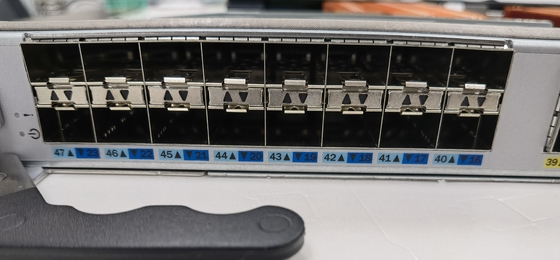

De Havenblad van het brokaatfc32-48 Fibre Channel Apparaat met Gbps SFP+ van 48x 32 HAVENS
Productomschrijving: Ontworpen om de opslaggroei, veeleisende werkbelasting, en datacentrumconsolidatie te steunen, levert het Blad van de Brokaatfc32-64 Haven onovertroffen 32 Gb/s-prestaties, industrie-leidende havendichtheid, en multiprotocol flexibiliteit. Het kan de Brokaatx6 Directeur effectief schrapen om high-density San stoffen te bouwen die productiviteit maximaliseren en de efficiency van opslaginvesteringen verhogen. Door robuuste Gen 6 van het Brokaat te combineren mogelijkheden met multiprotocol flexibiliteit en verbeterde latentie van NVMe over Fibre Channel-verkeer te controleren, laat het Blad van de Brokaatfc32-64 Haven een naadloze overgang aan het alle-plotselinge datacentrum toe en drijft IT innovatie.
Met het blad van de Brokaatfc32-48 highdensity haven, kan de Brokaatx6 Directeur nu zelfs verder-omhoog aan 512 schrapen haven-aanbiedend 33% meer apparatenhavens terwijl het verhogen van totale systeembandbreedte tot 20 Tb/s. Dit blad voorziet 64 Fibre Channel-havens in een elegante, high-density ontworpen vormfactor van q-Flex verbindingen, toelatend beheerders om de aanleg van kabelnetten van infrastructuur te vereenvoudigen.
| Hoofdlijnen | Systemenarchitectuur |
| Fibre Channel-prestaties | Fibre Channel: 4.25 Gb/s-lijnsnelheid, hoogtepunt - duplex; 8.5 Gb/s-lijnsnelheid, hoogtepunt - duplex; 14.025 Gb/s-lijnsnelheid, hoogtepunt - duplex; 28.05 Gb/s-lijnsnelheid, hoogtepunt - duplex; auto-ontdekt van 4, 8, 16, en 32 Gb/s-havensnelheden. De steun voor 4 Gb/s en 8 Gb/s-snelheden vereist het gebruik van een zendontvanger van 16 Gb/s QSFP. |
| FCoEconnectiviteit | 10GbE, de snelheden van 25GbE, of van 40GbE FCoE. De steun voor de snelheden van 10GbE, van 25GbE, en 40GbE-vereist het gebruik van de aangewezen QSFP-zendontvanger. |
| Schakelaarlatentie | Is de plaatselijk geschakelde havenlatentie <780 ns="" with="" Forward="" Error="" Correction=""> |
| Fibre Channel-havens | Brokaat x6-4: Tot universele havens 192 32-Gbps, (F_Port, E_Port, EX_Port, M_Port, D_Port, SIM Port, FICON) |
| Gesteunde kabels | QSFP (MTP/MPO) aan de doorbraakkabels van SFP+ (LC) en QSFP (MTP/MPO) de standaardkabels aan van QSFP (MTP/MPO). 2 km 4×32 Gb/s QSFP (vereist de kabel van QSFP-aan-QSFP SMF LC). |
| Diagnostiek | IO inzicht voor I/O toezicht op Fibre Channel en NVMe over Fibre Channel-verkeer; De ClearLinkoptica en de kabeldiagnostiek, met inbegrip van elektro/optische loopback, verbinden verkeer/latentie/afstand; ingebouwde stroomgenerator; POST en ingebedde online/offline diagnostiek, met inbegrip van milieu controle, FCping en Pathinfo (FC traceroute), stroom het weerspiegelen, kaderkijker, non-disruptive daemonnieuw begin, opticagezondheid controle, macht controle, RAStrace-registreren, en Rolling Reboot Opsporing (RRD) |
| Temperatuur | Het werken: 0°C aan niet-In werking stelt 40°C (32°F aan 104°F): −40°C aan 70°C (−40°F aan 158°F) |
| Maximummacht | Typische machtsconsumptie: 203 watts wanneer volledig bevolkt met 16 standaard Maximum de machtsconsumptie van 4×32 Gb/s SWL QSFPs: consumptie van de 387 watts de maximummacht wanneer volledig bevolkt met 16 norm 32 Gb/s SWL QSFPs |
Gen 6 Fibre Channel-Brokaat Gen 6 Fibre Channel is het moderne opslagnetwerk voor missioncritical milieu's, het leveren
NVMe-klaar prestaties, geavanceerde automatisering, en uitvoerig beheer om toepassingsprestaties en aandrijving te versnellen
altijd-op zakelijke bewerkingen. De Brokaatx6 Directeur met Gen 6 Fibre Channel en het Blad van de Brokaatfc32-64 Haven levert onovertroffen 32 Gb/s-prestaties, industryleading havendichtheid, en multiprotocol flexibiliteit aan de supportstoragegroei, veeleisende werkbelasting, en datacentrumconsolidatie.
Hoogtepunten
• Schalen de Brokaatx6 Directeur aan 512 havens terwijl het maximaliseren van ruimte
gebruik met 33% meer apparatenconnectiviteit in een high-density blad
• Verhogingenbehendigheid door flexibele architectuur met gezamenlijke Fibre Channel, NVMe, of FCoE-connectiviteit toe te laten
• Behandelt meer werkbelasting met Gen 6 Fibre Channel prestaties
en door totale systeembandbreedte tot 20 Tb/s te verhogen
• Vermindert ingewikkeldheid met 75% minder kabels en verhoogt haven
dichtheid met q-Flex verbindingen
• Aandrijvingsit innovatie door NVMe-prestaties door te optimaliseren
geïntegreerde latentie controle in real time met IO-Inzicht
