Productdetails:
|
| Fibre Channel-havens: | 16 QSFP-havens (64 totale havens); E_Ports, F_Ports, M_Ports, EX_Ports, en FL_Ports | Verklaard maximum: | 6.000 actieve knopen; 56 schakelaars, 19 hop in de stoffen van de Brokaatstof OS®; 31 schakelaars, g |
|---|---|---|---|
| Scalability: | Volledige stoffenarchitectuur met 239 schakelaarsmaximum | Gewicht: | 3,56 kg |
| Temperatuur: | 0°C aan 40°C (32°F aan 104°F) | De types van gegevensverkeer: | Ondersteunende stoffenschakelaars unicast |
| Maximumkadergrootte: | 2.112-byte nuttige lading | Kaderbuffers: | 8.192 per 64 toegewezen havenbladen, dynamisch |
| Markeren: | Het Blad van DCX 8510 Fibre Channel,64x haven16g brokaat dcx 8510,64x haven16g Brokaat FC16-64 |
||

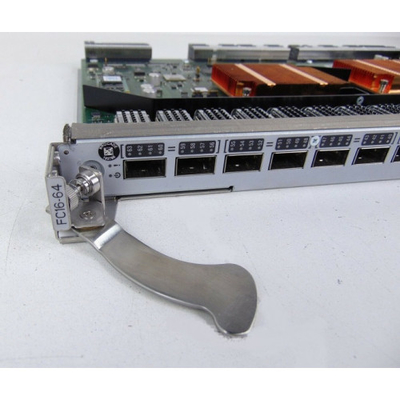

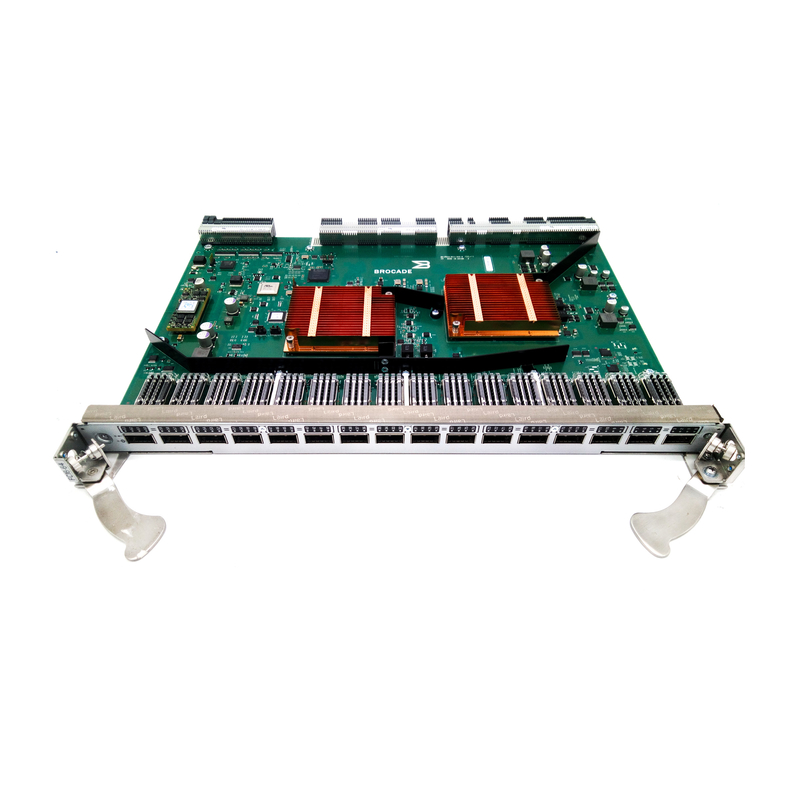

Brokaat FC16-64 DCX 8510 64x-Hoge Haven 16g - het Blad van dichtheidsfibre channel
FC16-64 Fibre Channel-de module van de Bladuitbreiding
Productomschrijving:
Het Brokaat FC16-64 heeft 16 QSFP-havens met elke fysieke die haveninterface logisch gezien als een 4×16-Gbps Fibre Channel haven wordt gevormd die aan 14,025 Gbps Fibre Channel specificaties, voldoet en compatibiliteit met eerdere versiessteun voor twee vorige generaties van Fibre Channel specificatie-8,5 Gbps en 4,25 Gbps handhaaft. Door high-density en low-power QSFPs voor connectiviteit te gebruiken, laat het Blad van de Brokaatfc16-64 Haven toe
consolidatie van fysieke havens en een 75 percentenvermindering van kabels, die kabelbeheer vereenvoudigt en scalability voor grotere bedrijfsbehendigheid verlicht.
| Hoofdlijnen | Systemenarchitectuur |
|
Media types
|
Brokaat heet-pluggable QSFP schakelaar; 4×16 Gbps SWL, de schakelaar van de het lintkabel van MPO 1×12 (66 m OM3, 100 m OM4; Gbps van de brokaatfc16-64 QSFPs steun slechts 4/8/16 [niet 2 Gbps of 10 Gbps]) |
|
Schakelaarlatentie
|
Is de plaatselijk geschakelde havenlatentie 700 NS; de blad-aan-blad latentie is 2,1 µsec; de encryptie/de compressie zijn 5,5 µsec per knoop; De voorwaartse Foutcorrectie (FEC) voegt 400 NS tussen (standaard) toe toegelaten E_Ports
|
|
De gezamenlijke bandbreedte van Fibre Channel |
512 Gbps (datasnelheid)
|
| Maximummacht | 118 watts wanneer volledig bevolkt met 16 standaardswl QSFP consumptie van de 134 watts de maximummacht |
| Trilling | Het werken: 0,5 g-sinus, 0,4 willekeurige grms, niet-In werking stelt 5 tot 500 Herz: 2,0 g-sinus, 1,1 willekeurige grms, 5 tot 500 Herz |
|
Gesteunde beheerssoftware |
HTTP, SNMP V1/V3 (HET FE BEHEER MIB VAN MIB, FC-), SSH; Controle, Syslog; Brokaat Gevorderde Webhulpmiddelen, de Adviseurssan Onderneming van het Brokaatnetwerk of de Adviseurssan Beroeps van het Brokaatnetwerk plus; Opdrachtregelinterface (CLI); Volgzame KMIO; Administratieve Domeinen; proefvergunningen voor randmogelijkheden
|
| Veiligheid | Aes-gcm-256 encryptie op ISLs; Dh-KLOOFJE (tussen schakelaars en eindapparaten), FCAP-schakelaarauthentificatie; FIPS 140-2 l2-Volgzaam, HTTPS, IPsec, IP het filtreren, LDAP met IPv6, OpenLDAP, Havenband, STRAAL, userdefined rol-Gebaseerd Toegangsbeheer (RBAC), Veilig Exemplaar (SCP), Veilige RPC, SFTP, SSH v2, SSL, Schakelaarband, TACACS+, Vertrouwde op Schakelaar |
|
Diagnostiek
|
Ingebouwde stroomgenerator, ClearLink-kabeldiagnostiek (geen steun voor elektro/optische loopback), relatie verkeer/latentieafstand; POST en ingebedde online/offline diagnostiek, met inbegrip van milieu controle, FCping en Pathinfo (FC traceroute), stroom weerspiegelen, kaderkijker, non-disruptive daemonnieuw begin die, haven, opticagezondheid controle, macht controle (16 Gbps blad-slechts) weerspiegelen, RAStrace-registreren, en Rolling Reboot Opsporing (RRD)
|
Laagste Machtsconsumptie
Brokaat4×16 Gbps SWL zijn de optische zendontvangers van Vezelchannelcompliant QSFP heet-swappable, zwakstroom (3,3 V), digitale kenmerkend-geschikt optische zendontvangers die aan de mechanische specificatie van QSFP MSA (sff-8436) .QSFP voldoen de optische zendontvangers het Brokaat FC16-64 van overzichtshoogte - dichtheid en 285 percenten minder machtsconsumptie voorzien dan vier standaardsfps (1,4 W versus 4 W), de laagste macht van om het even welk Fibre Channel schakelend blad trekken. In feite, biedt een Brokaat DCX 8510 volledig met acht Bladen van de Brokaatfc16-64 Haven niet alleen wordt bevolkt de hoogste havendichtheid aan, maar ook trekt slechts 1.902 watts (0,19 W/Gbps die). Het dichtste concurrerende product vereist meer dan 40 percenten meer energie aan
macht 25 percenten minder havens. Door het gebruik van energy-efficient QSFPs, heeft het Brokaat IT organisaties toegelaten om nieuwe niveaus van infrastructuurconsolidatie te bereiken terwijl het verminderen van totale machtsconsumptie.
